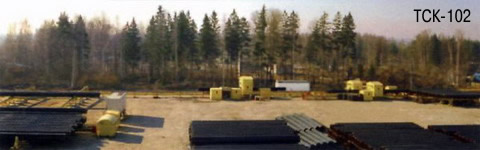

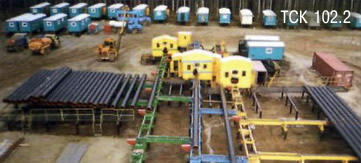

Трубосварочные комплексы ТСК-102.2, ТСК-102.3 и ТСК-142 предназначены для сборки и односторонней сварки изолированных труб в 2-х и 3-х трубные секции при строительстве трубопроводов в полевых условиях. Трубосварочный комплекс ТСК-142.3 предназначен для сборки и сварки изолированных труб по методу односторонней и двусторонней сварки в 2-х и 3-х трубные секции при строительстве трубопроводов в полевых условиях.
Характеристики:
|
Марка
|
ТСК-102.2
|
ТСК-102.3
|
ТСК-142
|
ТСК-142.3
|
|
Диаметр свариваемых труб, мм
|
325 ... 1020
|
325 ... 1020
|
530 ... 1420
|
530 ... 1420* 1020...1420**
|
|
Длина свариваемых труб, м
|
9 ... 12
|
9 ... 12
|
9 ... 12
|
9 ... 12
|
|
Длина свариваемых секций, м
|
18 ... 36
|
18 ... 24
|
18 ... 24
|
18 ... 36
|
|
Установленная мощность, кВт
|
265
|
135
|
160
|
450
|
|
Одновременно потребляемая мощность, кВт, не более
|
210
|
110
|
120
|
170
|
|
Техническая производительность при сварке труб диаметром 530 мм, стык/ч, не менее
|
8
|
4
|
4
|
8* 4**
|
Габаритные размеры, м
- длина
- ширина
- ширина с линией контроля
- ширина с покатью скатывания
- высота
|
90
28
—
38
4.5
|
45
28
—
38
4.5
|
95
30
—
30
5.5
|
72
39
—
39
5.5
|
|
Масса, кг
|
65000
|
35000
|
116000
|
140000
|
* Параметры односторонней сварки
** Параметры двусторонней сварки
|
|
|
|
