Опора роликовая балансирная предназначена для использования при строительстве переходов магистральных трубопроводов через водные и другие преграды методом наклонно-направленного бурения.
Технические данные и характеристики.
№ п/п |
Наименование параметра |
Технические характеристики |
||
ОР-3 |
ОРБ-15 |
ОРБ-20Л |
||
1 |
Грузоподъемность, кг, не более |
3000 |
15000 |
20 000 |
2 |
Диаметр подаваемых труб, мм |
89-530 |
219-820 |
325…1420 |
3 |
Угол схода трубы, град., не более |
15 |
15 |
15 |
4 |
Количество опорных роликов |
2 |
4 |
4 |
5 |
Материал покрытия роликов |
Полиуретан |
Полиуретан |
Полиуретан |
6 |
Габаритные размеры (ДхШхВ), мм |
980х750х350 |
1600х1000х575 |
1594х800х545 |
7 |
Масса, кг |
150 |
530,0 |
442 |

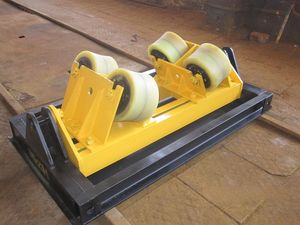

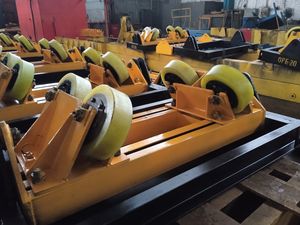

По запросу Заказчика нами была разработана конструкция опор роликовых ОРБ-20М со сдвоенными катками (см.фото). Основной задачей использования данных опор является сохранность мягкой изоляции трубы. .
По сравнению полиуретановыми катками других производителей, полиуретановое покрытие ППУ-1 30-Л-1301 наших катков, значительно бОльших размеров. Размеры покрытия определены в ходе проводимых нами испытаний на прочность, недопустимостью повреждений покрытия трубы и с учетом отзывов с места эксплуатации .
- Надежная связь полиуретанового покрытия с металлическим бандажом и прочность обеспечивают увеличение гарантийного срока катков и соответственно оборудования, на котором они установлены: ТПП и ОРБ. Гарантийный срок составляет -24 месяца.
- Качество полиуретана позволяет эксплуатировать изделия, на котором он используется, в районах Крайнего севера при температуре до минус - 50°С и в Южных районах при температуре до +60°С.
